Alfa 500/150, línea CNC para cortar llantas y ángulos

Home 9 Líneas CNC 9 Alfa Series 9 Alfa 500/150

La línea CNC Alfa 500/150 es una máquina para cortar llantas de la serie Alfa de Geka que tiene una capacidad mínima para llantas de 50 mm de ancho con 5mm de espesor y una máxima de 500 mm de ancho con 20 de espesor. Para el caso de los ángulos, dispone de una capacidad máxima de hasta 150mm y 15mm de espesor.

La máquina para cortar llantas Alfa 500/150 cuenta con un procesador automático que permite el punzonado, marcado y corte de llantas y ángulos en superficies de hasta 12 mm de longitud, con un cabezal de punzonado triple por control. Para el procesado del ala vertical dispone de una punzonadora de un punzón. Como opción ésta máquina cuenta con una unidad de corte giratorio.

La Alfa 500/150 tiene una fuerza vertical de 600 kN, lo que la hace una máquina para el corte de llantas y ángulos de alta potencia y muy precisa. Esta punzonadora CNC cuenta con una interfaz de usuario para que pueda ser controlada mediante un programa en PC y cuenta con asistencia remota a través de internet.

Geka-punzonadora-plegadora-bendicrop60-1

Opciones disponibles para la serie Alfa 500/150:

• Cargador Automático.
• Corte Giratorio
• Opción de Marcado
• Software Line Pro.

CARACTERÍSTICASALFA 500/150
Llanta mínima50×5 mm
Llanta máxima500×20 mm
Punzones ala horizontal3
Máximo diámetro40 mm
Fuerza de punzonado1100 kN
MarcadoRoldana
Número de caracteres40
Punzones ala vertical1
Diámetro máximo31 mm
Fuerza de punz. vertical600 kN
Tamaño mín. ángulo50x50x5 mm
Tamaño máx. ángulo150x150x15 mm
  • Capacidades basadas en resistencia material 45 kg/mm2.
  • El fabricante se reserva el derecho de cambiar características sin previa notificación.
  • Características técnicas válidas salvo error tipográfico u omisión.

Características de la máquina Alfa 500/150

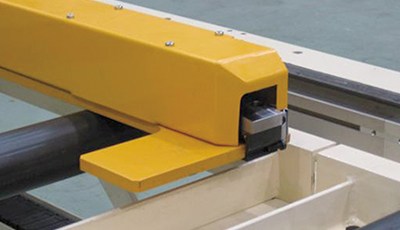

UNIDAD DE ALIMENTACIÓN.
• Carro accionado por servomotor y sistema piñón cremallera.
• Sujeción de material mediante pinza neumática.
• Material guiado mediante rodillos laterales.

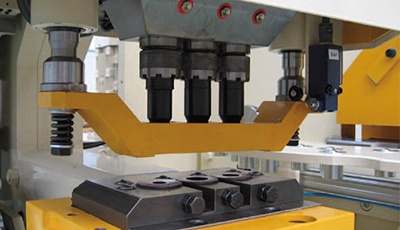

UNIDAD DE PUNZONADO.
• Tres punzones distintos seleccionables por control.
• Hasta 40 mm de diámetro.
• Tope extractor hidráulico.
• Movimiento horizontal eje Y accionado por servomotor y husillo a bolas.

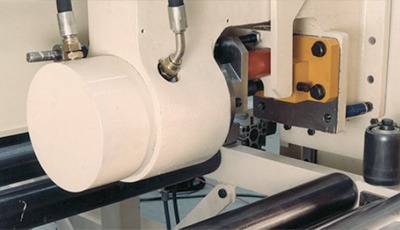

UNIDAD DE PUNZONADO VERTICAL.
• Punzonado simple.
• Hasta 31 mm de diámetro.
• Tope extractor hidráulico.
• Movimiento vertical accionado por cilindro hidráulico con servoválvula y husillos a bolas.

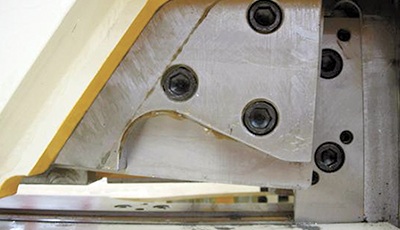

UNIDAD DE CORTE.
• Corte de llantas a cizalla.
• Tope hidráulico para sujeción de material.
• Único sistema compuesto por una sola estación de corte para llantas y angulares.

INTERFAZ DE USUARIO.
• Control del PC basado en Windows 10.
• Pantalla táctil.
• Asistencia remota a través de internet.
• Puerto USB.
