Gamma Roller 160, línea de CNC para punzonado y corte de ángulos y perfiles en U

Home 9 Líneas CNC 9 Gamma Series 9 Gamma Roller 150 3P / ALPS

La solución Gamma Roller 160 pertenece a la serie de punzonadoras CNC Gamma
de GEKA. Este modelo de cortador de ángulos se caracteriza por permitir procesar, punzonar, cortar y marcar ángulos, llantas y perfiles en U. Se trata de una punzonadora CNC que cuenta con 3 punzones por cada cara, lo que permite hacer hasta 6 punzones de 31mm de diámetro. Esta máquina permite el corte de ángulos y perfiles en U que tengan un máximo de 160x160x16 mm. Gracias a su tope extractor hidráulico logra una potencia de punzonado y corte de hasta 800 kN y 2550 kN respectivamente. Este modelo tiene una unidad de marcado de cinco referencias vía casete y logra hasta diez caracteres por referencia de 10×6 mm.

Esta solución de corte de ángulos dispone de cargador automático, un sistema de descarga de material y el software Line Pro, que permite que la interfaz del usuario sea mucho más sencilla. En concreto, el software Line Pro permite que la máquina se controle a través de un PC y se disponga de asistencia remota a través de internet. Gama Roller 160 es una línea CNC que te ofrece confianza, seguridad y agilidad en tus procesos.

Geka-punzonadora-plegadora-bendicrop60-1

Opciones disponibles para el cortador de ángulos Gamma Roller 160

  • Cargador automático.
  • Sistema de aprovechamiento total de material.
  • Sistema de descarga de material.
  • Software Line Pro.
CaracterísticasGR 160-3P
L mínimo40x40x4 mm
L máximo160x160x16 mm
Llanta mínima50×5 mm
Llanta máxima160×16 mm
U mínima60×30 mm
U máxima120×60 mm
MarcadoCassette
Caracteres5×10 caracteres
Nº punzones6 (3 por ala)
Diámetro máximo31 mm
Potencia de punzonado800 kN
Potencia de estación de corte2550 kN
Velocidad de alimentaciónprogramable hasta 36 m/min.
  • Capacidades basadas en resistencia material 45 kg/mm2.
  • El fabricante se reserva el derecho de cambiar características sin previa notificación.
  • Características técnicas válidas salvo error tipográfico u omisión.

Características de la línea de corte y punzonado Gamma Roller 160

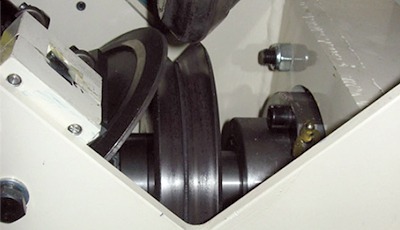

UNIDAD DE ALIMENTACIÓN
• Rueda tractora con servomotor.
• Medición por encoder independiente.
• Equipada con una unidad a la entrada y otra a la salida de la línea.

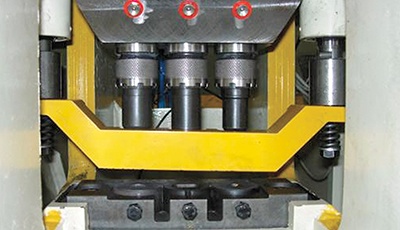

UNIDAD DE PUNZONADO
• Tres punzones distintos por ala.
• Hasta 31 mm de diámetro.
• Tope extractor hidráulico.
• Gramil controlado por CNC.

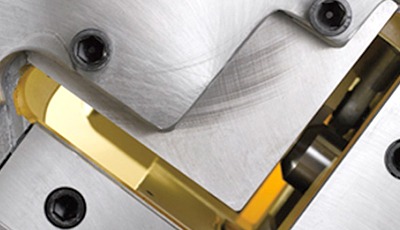

UNIDAD DE CORTE
• Corte simple sin desperdicio.
• Fácil y rápido acceso para cambio de cuchillas.

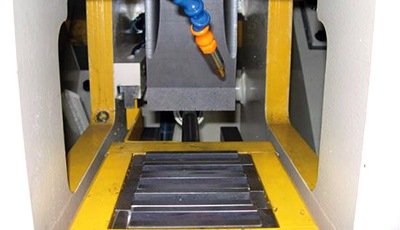

UNIDAD DE MARCADO
• Cinco referencias.
• Diez caracteres por referencia de 10×6 mm.
• Referencias seleccionables por control.

INTERFAZ DE USUARIO
• Control del PC basado en Windows 10.
• Pantalla táctil.
• Asistencia remota a través de internet.
• Puerto USB.
